WDS® Ultra / Ultra Plus / Nextra Board マイクロポーラス高機能断熱材
WDS ULTRA Boardは、ヒュームドシリカとファイバーを混合し、圧縮成形したボードタイプの新製品です。
圧縮強度に優れ、加熱時の収縮も少ないことから、高温環境のバックアップ材として適しています。
Ultra Board と同等の寸法精度・圧縮強度を保ちながら、熱伝導率の向上・収縮率の改善を達成したUltra Plus Board / Nextra Board もございます。
特徴
けい酸カルシウム板や人造鉱物繊維等の各種高温用断熱材に比べ、「固体の伝熱」「気体の対流」「赤外線の透過」を徹底的にコントロールすることで、
静止空気をしのぐ低熱伝導率を達成。
優れた断熱性能を発揮します。
１．固体の伝熱
WDS®はヒュームドシリカ（粒子径 数十nm)の成形体で構成されます。
粒子間の接触点を無限に小さくすることで、固体の伝熱を抑制
２．気体の対流
平均20nmの微細粒子からなる微細構造により、気体分子の移動が制限され対流を抑制
３．赤外線の放射
輻射抑制剤を添加することで、赤外線の放射による伝熱を抑制
用途
断熱材・二次電池／燃料電池
・自動車／航空機／船舶
・家電／電子機器／半導体製造装置
・ビル等の建材／冷蔵・冷凍倉庫の保冷
・鉄鋼・非鉄の加熱炉
・石油化学プラント
・医療機器
品質
| 項 目 | 単 位 | WDS®Ultra Board | WDS®Ultra Plus Board | WDS®Nextra Board |
|---|---|---|---|---|
| 分類温度 | ℃ | 950 | 1000 | 1000 |
| 標準密度 | kg/m3 | 230 | 255 | 275 |
| 熱伝導率 | ||||
| 200℃ | W/m・K | 0.022 | 0.023 | 0.022 |
| 400℃ | 0.027 | 0.026 | 0.023 | |
| 600℃ | 0.034 | 0.031 | 0.027 | |
| 800℃ | 0.044 | 0.038 | 0.033 | |
| 化学成分 | ||||
| SiO2 | wt% | 75-85 | 60-80 | 55-75 |
| SiC | 17-20 | 15-30 | 25-40 | |
| その他 | 3-10 | 5-15 | 3-10 | |

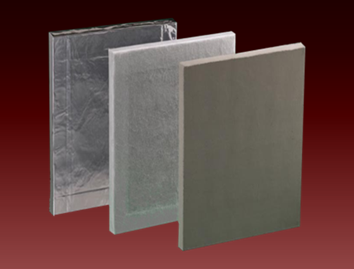

※ポリエチレンフィルム／ガラス繊維不織布／アルミ箔で被覆可能です
※数値は決められた試験方法で得られた代表値であり、規格値ではありません
製品種類
| 製品寸法 | ||
|---|---|---|
| 厚み（ｍｍ） | 幅 X 長さ（ｍｍ） | |
| 10-50mm *5mm刻みとなります |
650x1000 1000x1320 |
|
※受注生産品となりますのでご相談下さい
